Un four qui surchauffe, un fluide qui gèle, un cycle de stérilisation raté : dans l’industrie, une erreur de température peut coûter cher, parfois très cher. Alors que certains se contentent de mesures approximatives, d’autres ont compris que la précision n’est pas une option, mais un pilier de la maîtrise de leur process. Et quand il s’agit de fiabilité thermique, une chose ressort clairement : la sonde PT100 reste incontournable.
Les fondamentaux de la technologie de résistance au platine
Pourquoi le choix du platine est stratégique
La sonde PT100 repose sur un principe physique simple mais extrêmement fiable : la résistance électrique du platine varie de manière linéaire avec la température. À 0 °C, sa résistance est exactement de 100 ohms - d’où son nom. Cette linéarité est cruciale : elle permet des calculs précis sans correction complexe. Contrairement à d’autres matériaux, le platine est chimiquement stable, résiste à l’oxydation et offre une excellente reproductibilité. Pour garantir la fiabilité de vos relevés en environnement industriel, l'installation d'une pt100 s'impose comme la solution de référence. C’est ce qui fait des capteurs à base de platine des RTD (Resistance Temperature Detector) de choix en milieu exigeant.
Plage d’utilisation et stabilité thermique
La PT100 couvre une gamme de températures très étendue, généralement comprise entre -200 °C et +850 °C, selon le modèle et la construction. Dans les applications courantes, on retrouve souvent des plages comme -50 à +250 °C pour les fluides ou +500 °C pour les fours. Ce large spectre, combiné à une stabilité thermique remarquable, la distingue des thermocouples, particulièrement sur les process longs. Un thermocouple peut dériver avec le temps ; une PT100, bien entretenue, reste fidèle à elle-même. Mine de rien, c’est ce qui fait la différence entre un réglage au pif et un pilotage maîtrisé.
Le montage 3 fils : un standard de précision
Un des pièges des mesures de résistance ? La résistance propre des câbles, qui s’ajoute à celle de la sonde et fausse le relevé. Le montage à 3 fils règle ce problème en compensant cette résistance parasite. Deux fils servent à faire passer le courant, le troisième mesure la tension directement au niveau du capteur. Résultat : une précision nettement supérieure, surtout sur de longues distances. C’est devenu un standard industriel, même si les montages 2 ou 4 fils existent selon les besoins. Et concrètement, cette précision, c’est ce qui évite de brûler un lot ou de gaspiller de l’énergie inutilement.
Classes de précision : comprendre la norme IEC 60751
La Classe A pour les process critiques
La norme IEC 60751 définit deux classes principales de précision pour les sondes PT100 : la Classe A et la Classe B. La Classe A, la plus exigeante, autorise une erreur maximale de ±(0,15 + 0,002 × t) °C. À 100 °C, cela donne une tolérance de ±0,35 °C. Ce niveau de précision est indispensable dans des secteurs comme la pharmacie, l’agroalimentaire ou la stérilisation, où chaque degré compte. Dans ces environnements réglementés, la conformité aux Bonnes Pratiques de Fabrication (BPF) exige souvent ce type de capteur. À ce stade, on n’est plus dans la mesure, mais dans la garantie de conformité.
La Classe B pour les mesures standards
La Classe B, plus courante, tolère une erreur de ±(0,3 + 0,005 × t) °C. À 100 °C, cela représente ±0,8 °C. S’il est moins précis, ce modèle est largement suffisant pour des applications comme le contrôle de chauffage, la surveillance de fluides ou les installations de climatisation. Son coût moindre et sa robustesse en font un choix populaire. Tout bien pesé, choisir entre les deux revient à peser l’enjeu du process : quand la sécurité ou la qualité est en jeu, on opte pour la Classe A. Sinon, la Classe B fait très bien l’affaire.
Impact de la dérive thermique sur la production
Une erreur de 0,5 °C peut sembler anodine. Pourtant, sur un four de traitement thermique fonctionnant en continu, cela peut représenter une déperdition énergétique de plusieurs pourcents. À l’échelle d’une année, la facture monte vite. En agroalimentaire, une température mal régulée peut compromettre la stérilité d’un produit. Et dans les réseaux de distribution, une mesure erronée fausse toute la régulation. C’est pourquoi la conformité process passe par une instrumentation précise. La PT100, en offrant une base fiable, devient un levier de performance, pas seulement un capteur.
Configurations adaptées aux environnements exigeants
Sondes plongeurs et gaines inox

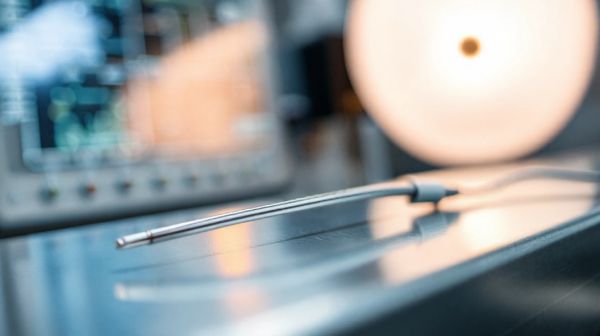

Dans les cuves ou les conduites, la sonde doit résister à la fois à la température et à la corrosion. C’est là que la gaine en acier inoxydable joue un rôle crucial. Elle protège le filament de platine tout en assurant une bonne transmission thermique. Ces modèles, dits "plongeurs", sont conçus pour une immersion directe dans les liquides ou les gaz. Leur longueur, leur diamètre et leur raccordement (filetage, bride, etc.) varient selon les besoins. Pour les milieux agressifs, on choisit un inox de grade élevé - un détail qui fait toute la différence sur la durée de vie du capteur.
Modèles hygiéniques pour l’agroalimentaire
Les industries alimentaire et pharmaceutique imposent des normes sanitaires strictes. Les sondes dites "hygiéniques" répondent à ce cahier des charges : surfaces lisses, absence de points morts, compatibilité avec les cycles CIP (nettoyage en place). Elles sont souvent munies d’un raccord Tri-Clamp ou Din 11851 et peuvent intégrer un transmetteur pour un signal 4-20 mA directement exploitable. Leur conception facilite le nettoyage et limite les risques de contamination. Ici, ce n’est pas la précision seule qui compte, mais aussi la traçabilité et l’hygiène absolue.
Fixation par oeillet pour contacts de surface
Pour mesurer la température d’une plaque de chauffe, d’un moteur ou d’un tuyau, on utilise des sondes de contact. Fixées par un oeillet en cuivre étamé, elles assurent un bon transfert thermique par conduction. Leur capteur céramique est protégé par une gaine métallique robuste. Bien que moins précises que les plongeurs (à cause des pertes par contact), elles restent fiables si le serrage est correct. Une mauvaise fixation ? C’est la porte ouverte aux erreurs de mesure. Donc, on vérifie bien l’appui et on évite les joints mal adaptés.
Comparatif des technologies de transmission de signal
Le signal analogique 4-20 mA
Le transmetteur 4-20 mA intégré transforme la variation de résistance de la PT100 en un signal analogique standardisé. Avantage majeur : ce signal est très peu sensible aux interférences électromagnétiques, même sur plusieurs centaines de mètres. De plus, il permet la détection de rupture de câble (0 mA = défaut). C’est une solution robuste, simple à intégrer dans les automates et largement répandue. Elle reste le choix sûr pour les installations classiques, quand on veut un signal fiable sans complexité.
L’innovation IO-Link pour l’industrie 4.0
Pour aller plus loin, le protocole IO-Link ouvre la voie à la maintenance prédictive. Il permet non seulement de transmettre la température, mais aussi des données de diagnostic, l’état du capteur, ou des alertes précoces. Le paramétrage se fait à distance, sans démonter quoi que ce soit. C’est particulièrement utile dans les chaînes de production connectées, où chaque arrêt coûte cher. En combinant précision et intelligence, ce type de sonde devient un acteur à part entière de l’usine du futur. Et mine de rien, c’est ce qui fait la différence entre réparer et anticiper.
Têtes de raccordement et étanchéité
La tête de raccordement, souvent en aluminium moulé, abrite les connexions électriques et protège contre l’humidité et la poussière. Étanche (jusqu’à IP67), elle facilite l’entretien et assure une continuité du signal. Certains modèles incluent un transmetteur ou un indicateur local. Bien choisie, elle prolonge la durée de vie du capteur et simplifie les interventions. Car un capteur parfait, c’est bien. Mais un capteur bien protégé, c’est encore mieux.
| 🔧 Type de signal | 📡 Portée maximale | ⚡ Résistance aux interférences | 🛠️ Aptitude maintenance prédictive |
|---|---|---|---|
| Sortie directe (Ohm) | 5 à 15 m | Faible | Non |
| Transmetteur 4-20 mA | 100 à 500 m | Élevée | Limitée (détection de rupture) |
| Protocole IO-Link | 20 à 30 m | Moyenne à élevée | Élevée (diagnostic, paramétrage) |
Maintenance et étalonnage : sécuriser la conformité
Fréquence recommandée et traçabilité
Une sonde PT100, même robuste, dérive avec le temps. L’étalonnage régulier, tous les 6 à 12 mois, est donc essentiel, surtout dans les secteurs soumis à audit. Ce contrôle permet de valider la précision du capteur par comparaison avec une référence certifiée. En cas de non-conformité, on peut ajuster ou remplacer la sonde. Les industries réglementées exigent des certificats traçables, délivrés par des organismes accrédités. C’est cette démarche qui garantit la conformité process et tient les audits en échec. En somme, on n’attend pas que ça déraille - on vérifie avant.
Critères de sélection pour votre parc de capteurs
Checklist d'achat avant installation
Avant de commander une PT100, mieux vaut passer en revue plusieurs points clés pour éviter les mauvaises surprises. Voici les cinq vérifications incontournables :
- 🔍 Compatibilité chimique de la gaine : l’inox résiste bien, mais pas à tout. Vérifiez les fluides en contact.
- 🎯 Classe de précision (A ou B) : choisissez selon l’enjeu du process. Critique = Classe A.
- 📏 Longueur du plongeur : elle doit dépasser le fond du puits ou assurer un bon contact.
- 🔩 Mode de fixation : filetage, bride, oeillet - selon l’application et l’accès.
- 🔌 Compatibilité avec l’automate : entre 3 fils, 4-20 mA ou IO-Link, assurez-vous que votre système lit le signal.
Les questions des internautes
Quelle est la différence concrète entre une Pt100 et une Pt1000 pour mon installation ?
La Pt1000 a une résistance de 1000 ohms à 0 °C, soit dix fois plus qu'une Pt100. Cela la rend plus sensible aux faibles variations de température, ce qui peut être utile pour des mesures précises à basse température. En revanche, elle est plus sensible aux erreurs de câblage et moins répandue dans l'industrie. Pour la majorité des applications industrielles, la Pt100 reste la référence en termes de robustesse et de compatibilité.
Est-il possible d'utiliser un thermocouple de type K si la Pt100 casse ?
Techniquement, non, sans adaptation. Les thermocouples type K et les PT100 ne fonctionnent pas sur le même principe et n’ont pas le même signal de sortie. Un automate configuré pour une PT100 ne peut pas lire directement un thermocouple, et inversement. Même si les deux mesurent la température, leurs plages, précisions et câblages sont différents. Remplacer l’un par l’autre nécessite un changement de configuration ou un convertisseur dédié.
L'IO-Link va-t-il rendre les transmetteurs 4-20 mA obsolètes bientôt ?
Pas à court terme. Le 4-20 mA reste le standard industriel pour sa simplicité, sa robustesse et sa large compatibilité. IO-Link apporte de la valeur dans les environnements connectés, mais nécessite une infrastructure dédiée. Les deux cohabitent donc : le 4-20 mA pour les installations classiques, IO-Link pour les nouvelles lignes d’usine 4.0. Le remplacement sera progressif, pas brutal.
Je n'ai jamais installé de sonde, est-ce que le sens de branchement des fils importe ?
Pour une PT100 en montage 3 fils, il n’y a pas de polarité au sens électronique, mais l’ordre des fils est crucial. Chaque fil a une fonction (courant, tension, référence) et doit être raccordé selon le schéma du transmetteur ou de l’automate. En général, les fils sont codés (rouge, blanc, jaune) pour éviter les erreurs. Suivez le câblage indiqué - une mauvaise connexion fausse la mesure, voire endommage l’électronique.
À quel moment faut-il remplacer une gaine de protection en inox ?
Il faut remplacer la gaine si elle présente des signes de corrosion, de déformation mécanique ou de perforation. Une gaine abîmée compromet la protection du capteur et peut fausser la mesure par perte de contact thermique. En milieu agressif ou à haute pression, inspectez régulièrement l’état de la gaine. Si elle est fragilisée, mieux vaut anticiper : une rupture en plein process peut entraîner un arrêt coûteux.
